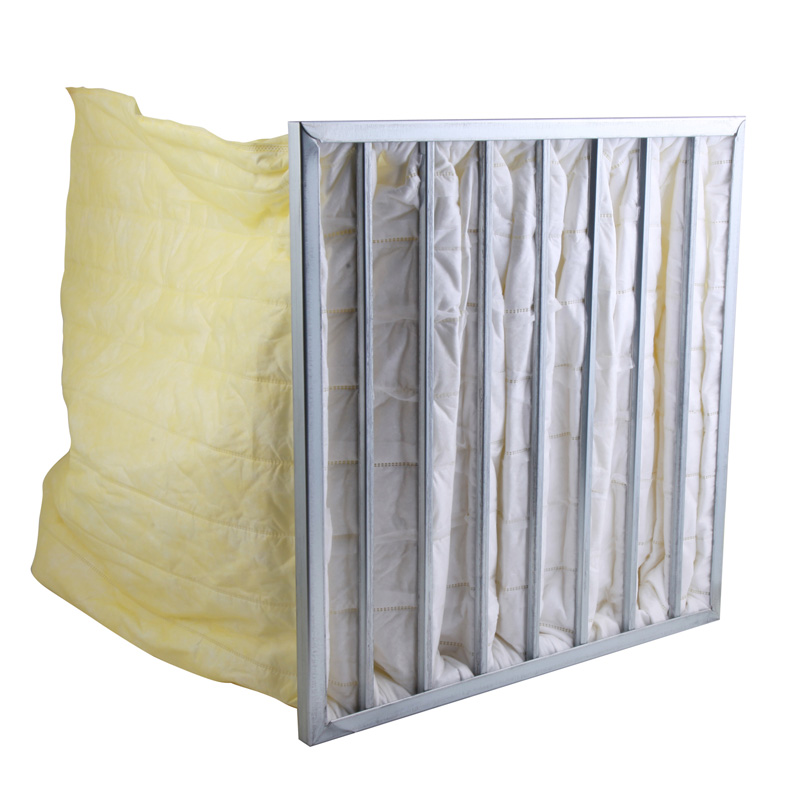

产品特点
坚固的全金属框架结构
超声波无缝密合袋结构
优质蓬松的多层聚酯合成玻璃纤维
优化的V型滤袋结构，高容尘量，低阻力，使用寿命长
结构说明
坚固防漏框架结构，每个滤袋采用双层U型铝合金加强支撑，“V”形滤袋结构。
滤料采用优质蓬松的多层聚酯合成玻璃纤维，经特殊工艺处理，形成加密的结构，从而使过滤器达到高容尘量低阻力。而滤料中的针刺层和微纤层也保证了过滤效率。
超声波无缝隙密合，将袋子三面密合，确保过滤器在恶劣的环境中不至于破损，每一个滤袋配一副加强筋，将袋子分成均匀横向的气流通道，使袋子可以最大限度膨胀，从而使气流可以均匀的通过，大大提高了滤袋的使用面积，增大了过滤器的容尘量，也降低了过滤器的压力。
效率
F6、F7、F8、F9
（符合新版欧标EN779-2012）
产品应用
广泛应用于光电、电子工业、汽车、制药、食品等洁净室通风空调系统，以及普通通用厂房及商用建筑的通风系统。
构成材料及适用条件
| 框架 | 双层U型铝合金框架/镀锌矿 |
| 框架可选厚度 | 20mm、21mm、26mm、47mm |
| 滤料 | 优质聚酯合成纤维/玻璃纤维 |
| 加强筋 | 铝锌支架 |
| 连接角 | 坚固耐高温铝合金角 |
| 使用最高温度 | 80℃ |
| 使用最高湿度 | 100%RH |
产品规格及参数
| 型号 | 实际尺寸 WxHxD(mm) |
袋数 P |
滤料面积 m² |
额定风量 m3/h |
额定初祖力（Pa） | 建议终阻力（Pa） | |||||
| F5 | F6 | F7 | F8 | F9 | F5-F8 | F9 | |||||
| QX-24×24×25 | 592x592x635 | 8 | 6.60 | 3400 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
| QX-20×24×25 | 490x592x635 | 6 | 4.95 | 2850 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
| QX-20×20×25 | 490x490x635 | 5 | 3.50 | 2300 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
| QX-12×24×25 | 287x592x635 | 4 | 3.30 | 1700 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
| QX-24×24×25 | 592x592x550 | 8 | 5.68 | 3400 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
| QX-20×24×25 | 490x592x550 | 6 | 4.26 | 2850 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
| QX-20×20×25 | 490x490x550 | 5 | 3.02 | 2300 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
| QX-12×24×25 | 287x592x550 | 4 | 2.84 | 1700 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
